塗装ブースを自作しました part1

ちょっと前にエアブラシのコンプレッサーを買ってからずーーっと塗装がしてみたかったんですが、環境がなくて出来ないって状況が続いておりました。市販の塗装ブースって高いじゃないですか？安いものはまあまさ安いですけど、やっぱり飛沫がちゃんと吸われるように吸引力を求めたりすると高くなってきますね。

ということで、今日は市販の上位(タミヤのツインファンくらい出ればいいな、、、ってつもり)レベルの塗装ブースを自分で作ることに挑戦しました！まず今回は材料の調達から。まずなによりも大事なのがファンの部分です。ここには換気扇を使います。今回は、シロッコファンというものを使いました。使ったのはPanasonicのFY-24 BM6Kという機種です。

Amazon | Panasonic (パナソニック) 天埋換気扇 (鋼板)コンパクトキッチン用 FY-24BM6K | 換気扇

Panasonic (パナソニック) 天埋換気扇 (鋼板)コンパクトキッチン用 FY-24BM6Kが換気扇ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

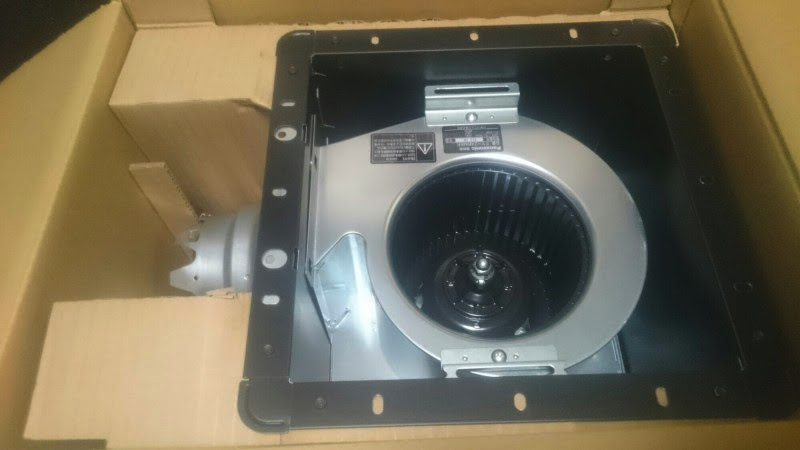

これが僕のお家にとどいたやつです。

思ったよりも軽かったです。換気扇ってもっと重いのかと思ってた。

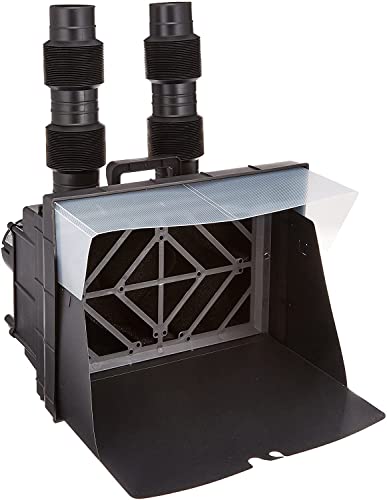

僕が必要なパワーとして想定しているのはタミヤのペインティングブースIIのツインファンです

https://www.amazon.co.jp/exec/obidos/ASIN/B001HBJ2YQ/urapro29-22?th=1&linkCode=ll1&tag=urapro29-22&linkId=d28c2b78f623021fe01706e413f82277&language=ja_JP&ref_=as_li_ss_tl

これが2万円ほどしてしまうので、これより安く仕上げてかつ同じくらいのパワーを出すのが理想です。

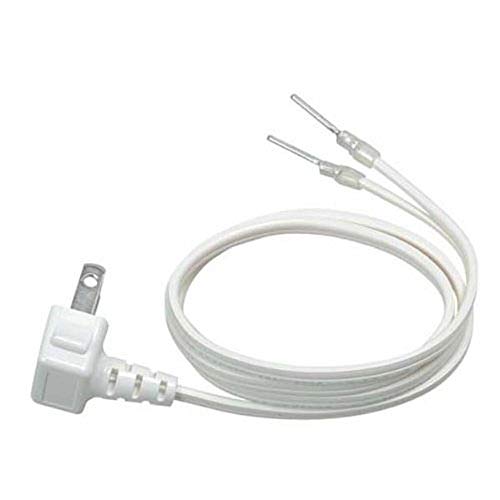

ペインティングブースIIは消費電力48W、風量126.0立方メートル/h、騒音63dbです。対してFY24BM6Kは消費電力21W、風量216立方メートル/h、騒音38.5db ということで数値上はペインティングブースより優位な換気扇になってます。これと換気扇に使うコンセントとアルミのダクトで換気部分を作りました。

https://www.amazon.co.jp/exec/obidos/ASIN/B00H2HSZ2O/urapro29-22?&linkCode=ll1&tag=urapro29-22&linkId=6fdceb09ed48744c17b3e0cc8b249f8c&language=ja_JP&ref_=as_li_ss_tl

https://www.amazon.co.jp/exec/obidos/ASIN/B003R6RSAY/urapro29-22?&linkCode=ll1&tag=urapro29-22&linkId=47ef60f193ed62da226cc57664b61d6c&language=ja_JP&ref_=as_li_ss_tl

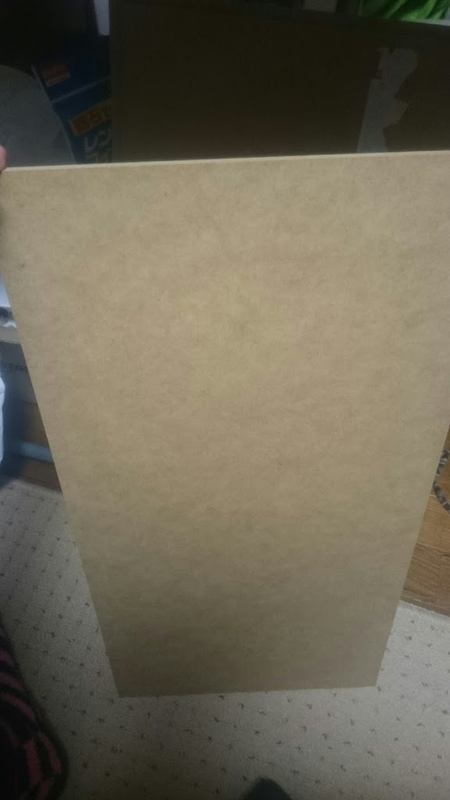

肝心な外ケースはダイソーのMDFボードを使いました。300mm×600mm×6mmで200円のやつを4枚。

MDFボード、ボンドとかで簡単につけられるので好きです。水には弱いけど、まあ屋内でしか使わないので大丈夫かと思います。これを使って組み立てていきます。 part2へ続く。
